JSQ-01型闸板防喷器用锁紧计数器

[ 信息发布:本站 | 发布时间:2024-08-01 | 浏览:714次 ]


一.概述

手动锁紧杆计数器适用于石油行业闸板防喷器手动锁紧旋转圈数的计数,也可用于其它行业的手轮旋转圈数计数。其在利用转盘旋紧手动锁紧装置的同时,计数器准确记录旋转圈数,并通过旋转圈数确定闸板防喷器开启(解锁)、关闭(锁紧)程度的实时状态,方便进行后续的防喷器开关作业。该计数器能有效解决现场因手动锁紧装置状态不明确导致无法确认防喷器开关状态的问题。

二.主要技术指标

1. 精度等级:0.5级

2 规格:0~36圈

3.测量方式:手动随动测量

4.旋转方向:顺时针旋转递增,逆时针旋转递减

5. 环境温度:-40℃~+70℃

三.结构及工作原理

计数器主要由外壳、重锤块、齿轮传动机构等组成。

计数器采用一套齿轮传动机构,当外壳转动时指针随即跟着一起转动,指针用于指示表壳转动的角度(小于一圈),当表壳旋转一周时,计数表指数变化1,即指示表壳转动的整圈数。表盘转动到某一位置的圈数为:整数圈数+非整圈读数。

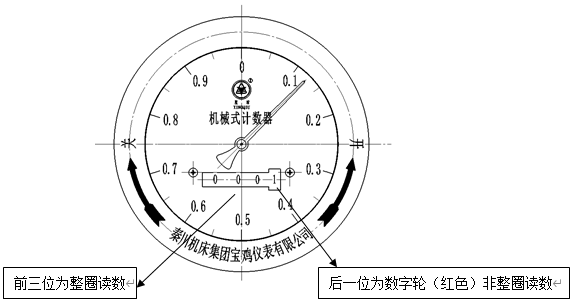

读数示意:




机械指示读数 = 计数表上的整圈读数 + 指针转动指示的读数

数字指示读数 = 计数表上的整圈读数 + 数字轮(红色)非整圈读数

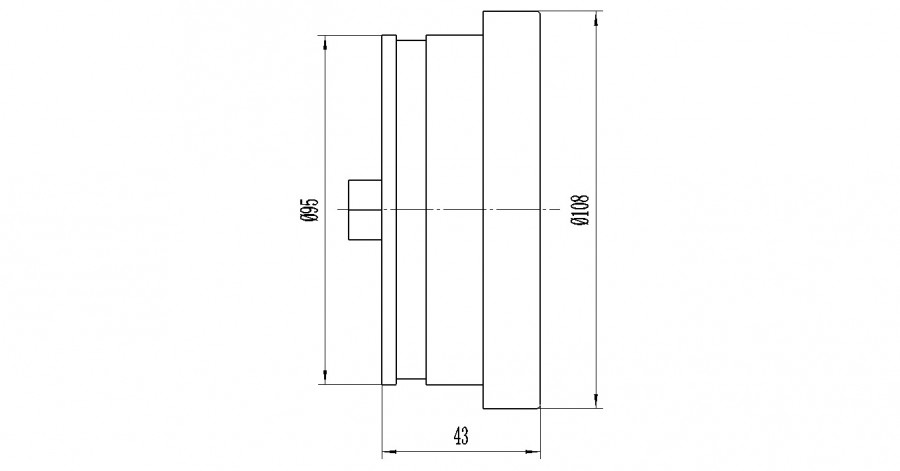

四.外形尺寸(mm)
